一．電容器的分類

  1.按介質分類

  1.）有機介質電容器

  塑料薄摸紙介漆膜復合介質

  2.）無機介質電容器

  瓷介 云母 玻璃膜 玻璃釉 高頻瓷 鐵電瓷 半導體瓷

  3.）電解電容器

  鋁電解 鉭電解 鈮電解 液體鋁電解 固體鋁電解 無極性電解

  2.兩種薄膜電容介質的對比

  1.）聚丙烯膜電容

  高頻損耗極低，電容量穩定性很高，負溫度系數很小，絕緣電阻極高，介質吸收系數極低，自愈性好，介電強度高，吸水率低。

  2.）聚酯膜電容

  工作溫度范圍寬，介電常數高，電容量穩定性高，正溫度系數，絕緣電阻高，自愈性好，

  容積比高。

  3.薄膜電容器的分類（按用途）

  1.)通用：用于以直流分量為主的電路場合（如耦合、旁路、濾波...）

  2.)交流與脈沖：用于以交流或脈沖電壓分量為主的電路場合，可以承受較大的交流或脈沖電流。（如：行逆程高壓、S校正、尖峰吸收...）

  3.控制電源電磁干擾：用于電源電路、控制電磁干擾，提高整機的CE特性。

  4.)精密：用于要求電容量精準、穩定、溫度系數小的場合。（如：定時、震蕩、積分）

  5.)交流：工作于交流電源（如：電機啟動、功率因素補償...）

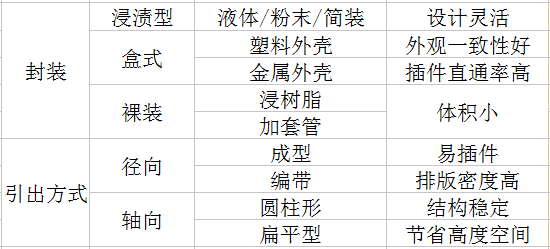

  4.電容器幾種結構（外部）



  二.電容器內部結構

  1.卷繞型

  1）有感繞法：一般采用鋁箔做極板，引出線或引出片在卷繞過程中直接點焊在鋁箔電極上，如：CL11、CH11、CBB11。

  2）無感繞法：其極板有箔式（如CBB13）或金屬化電極（如CL21、CBB21、MKP21等）等，這種結構，在卷繞后經端面噴金或者預焊后，將同一極板各匝之間短路，使用電流流動的途徑是沿著極板的寬度方向而不是長度方向，縮短了電流流經的路程，從而降低了電容器的電感和損耗。

  2.疊片型：這是一種新型的無感電容，性能優越，易于生產自動化。如：CL23、CL25、表面安裝電容器
